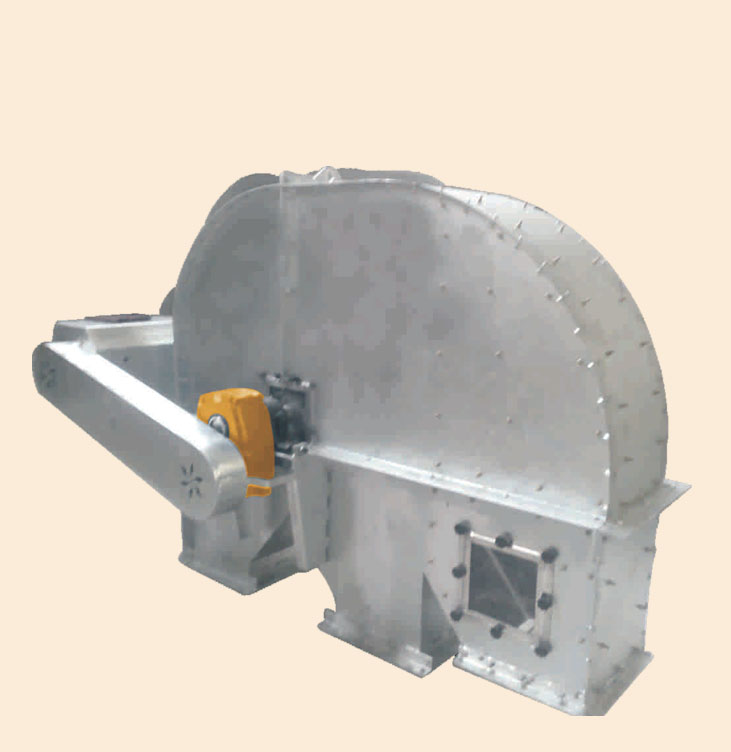

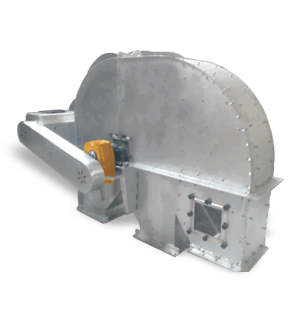

Elevatör üst başlığı kolay sökülebilmesi için iki parçalı olarak imal edilmiştir. Elevatörün bütün bağlantıları civatalıdır. Gerektiğinde kolayca sökülebilir. Üst başlık: Kasnak, kasnak mili, rulman ve yatakları ile motor sehbasından meydana gelmiştir. Ürün çıkışı üst başlık üzerindedir. Alt başlıkta: Kasnak, kasnak mili, rulman ve yatakları ile ürün girişi ve temizleme kapakları vardır. Ayrıca kayış gerdirme sistemi alt başlık üzerindedir. Elevatör kayışları siyah ve gri renkli olarak PVC'den imal edilmektedir. Taşınacak ürünün özelliğine göre farklı tür kayışlar kullanılabilir. Elevatör kovaları, ölçülerine göre pres veya normal kaynaklı imal edilmektedir. Taşınacak ürünün özelliğine uygun kova seçilmesi gerekir. Elevatör boruları 1.5 mm ~ 2.5 mm saçtan pres baskılı olarak imal edilmektedir. Kova bağlamak için 1 adet elevatör borusu sökülebilir olarak imal edilmiştir. Elevatörlerin kapasite ve yüksekliğine göre redüktörlü motor seçimi yapılır. Üst başlıkta bulunan ayarlı motor sehpası, redüktörlü motor'un elevatöre zincir kaplin ile bağlanmasını sağlar. İsteğe göre geri dönüşsüz rulman veya frenli tip redüktörlü motor kullanılabilir.

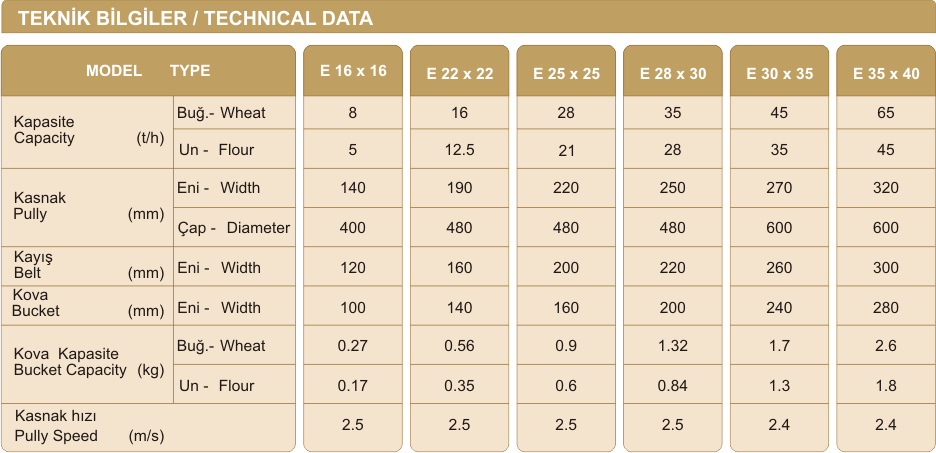

Aşağıdaki tablonun üzerine tıklayarak teknik bilgileri daha büyük görüntüleyebilirsiniz...

» Teknik Çizim

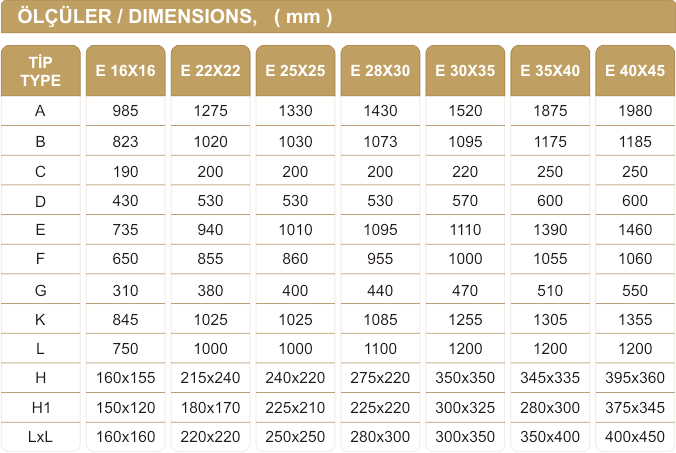

Aşağıdaki tablonun üzerine tıklayarak teknik ölçüleri daha büyük görüntüleyebilirsiniz...
